Строительный сезон скоро начнется.
Для удобства укладки и перемещения газосиликатных блоков необходимы зажимные захваты. Или купите блок с уже существующими захватами, которые очень дороги. Большую часть времени люди работают голыми руками на ура и флаг у них в руках 🙂
Как и все мои самоделки, эту делала из того, что было под рукой.
В данном случае монтажная пластина 120*270*6 мм.

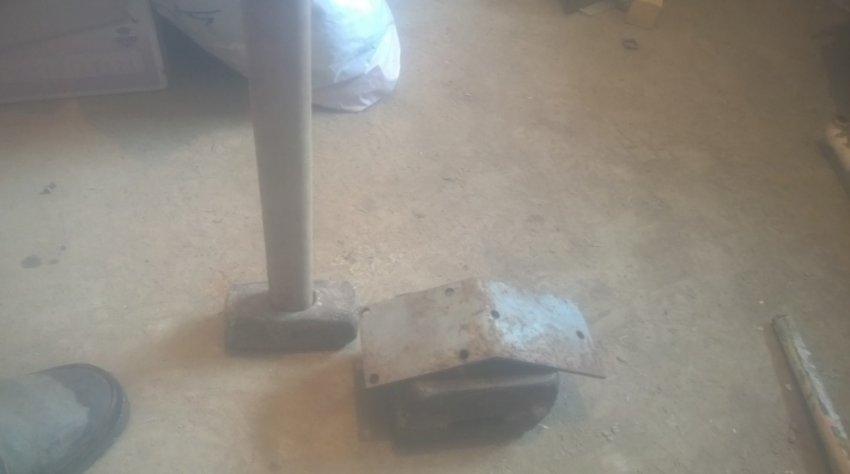

Пластинка горизонтальная.

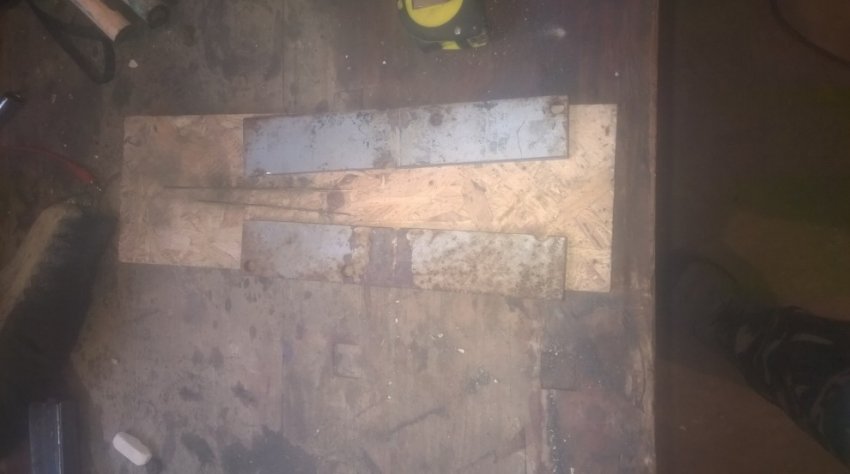

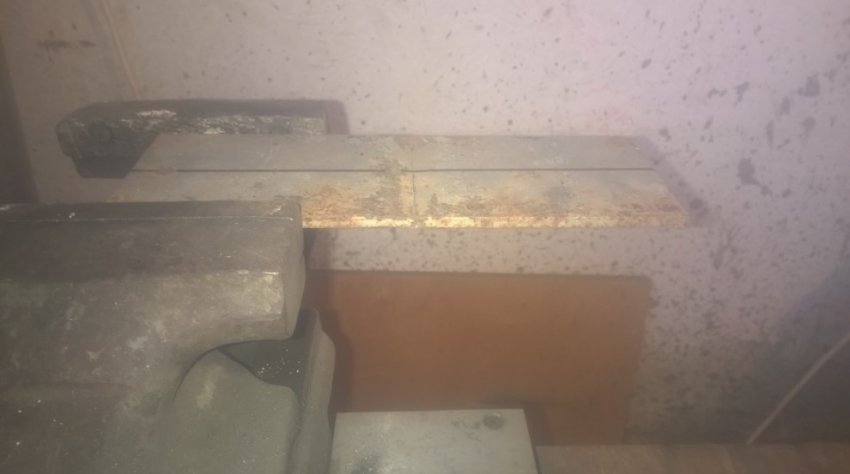

разделить на две равные части
и рубить. Получились 2ве равные пластины с примерными размерами: 2720*60*6мм, прямые захваты, из них сделаны щипцы.

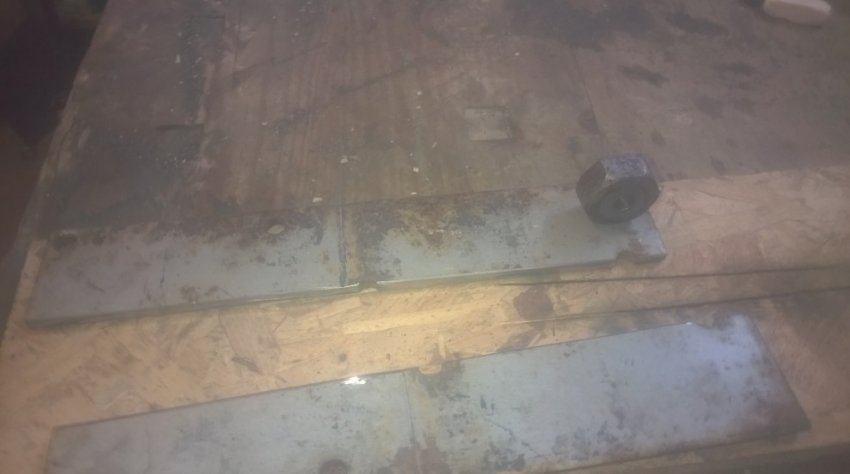

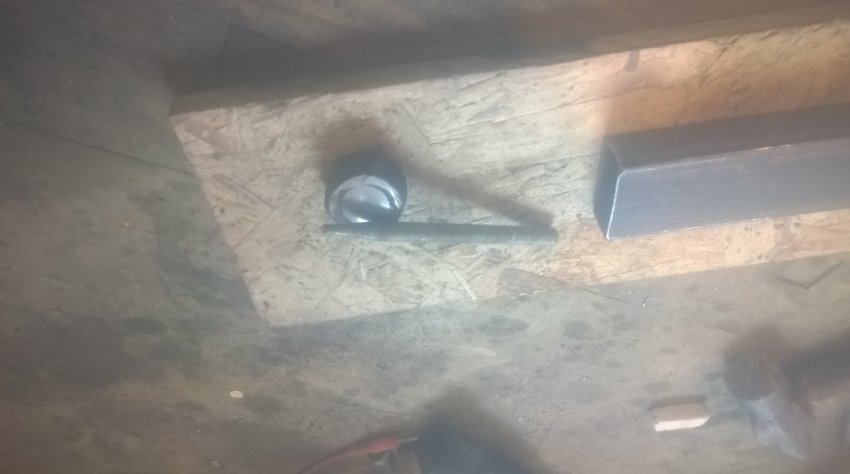

К одной из пластин, ровно посередине, приварите гайку. на другой профиль, в моем случае 20*40*1,5мм.

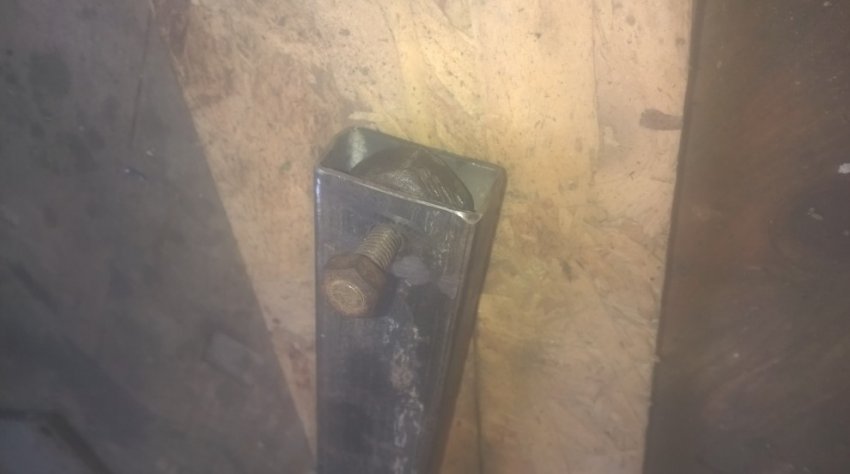

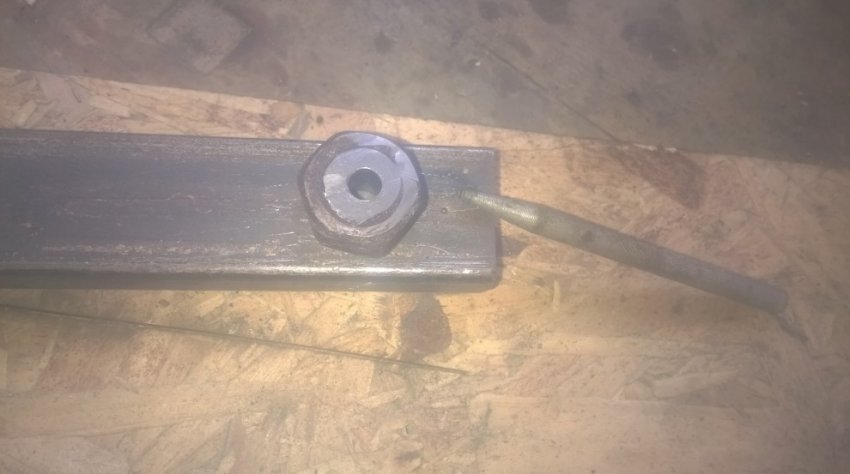

Гайку возьмите из расчета внутреннего пространства профиля. Мой 30 мм. Берем керн и просверливаем в центре сверлом на 8,5 мм. мы делаем шторы

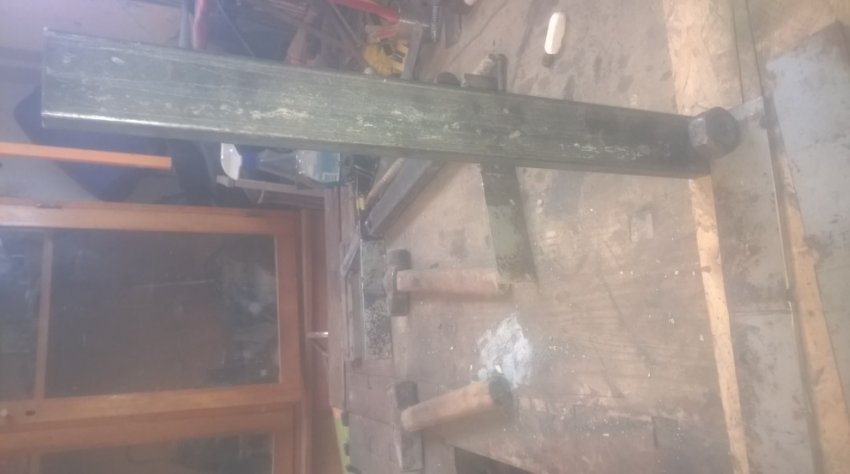

Разметьте профиль, просверлите отверстия и просверлите отверстия. Шторы с пластинами фиксируются с одной стороны, а пластины крепятся с другой.
Размер (длина) профиля получается из расчета ширины газосиликата. В моем случае газосиликат 400*625*250 означает профиль = 400мм.

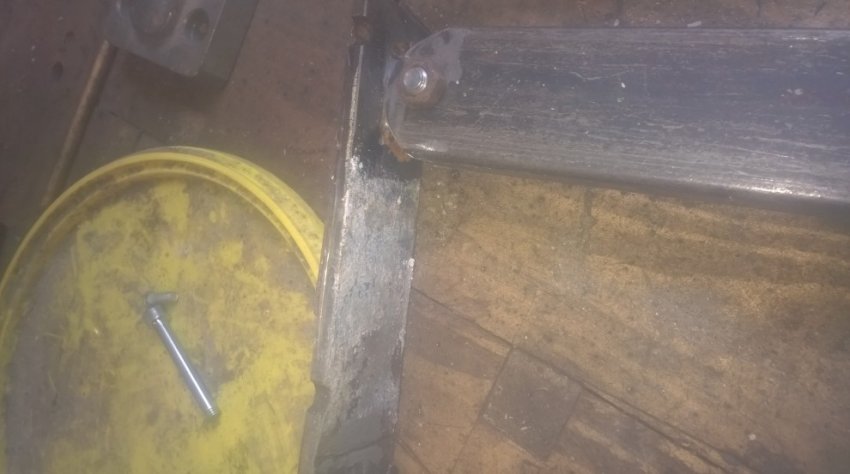

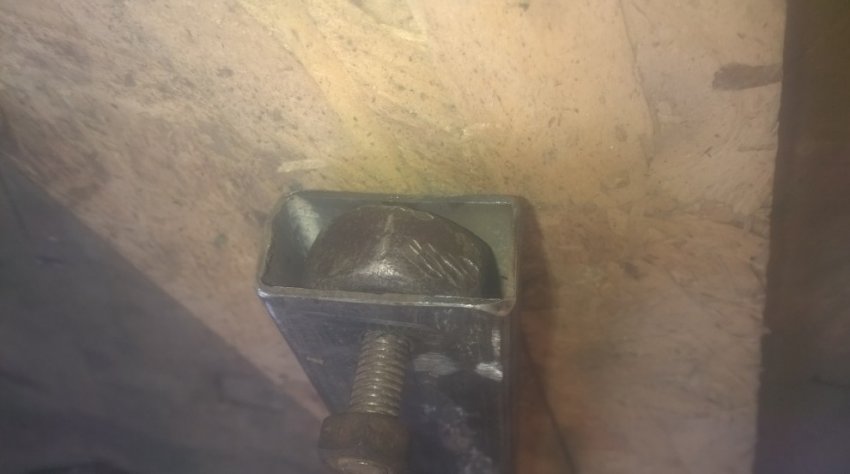

Вот так устроена «завеса»

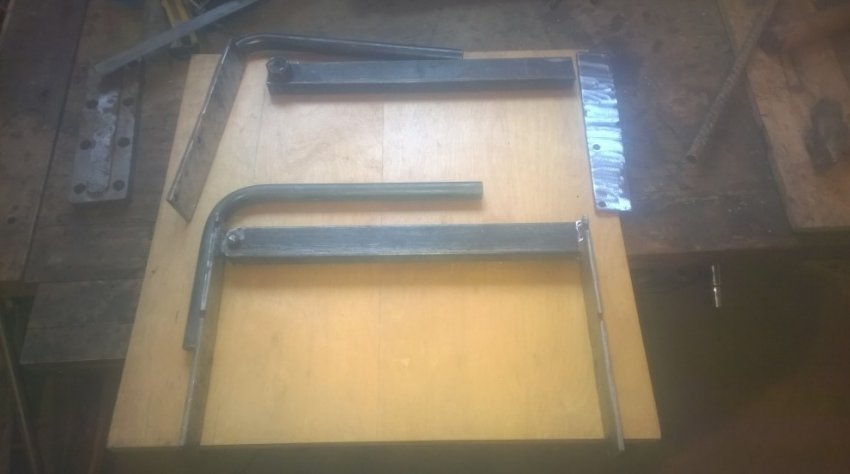

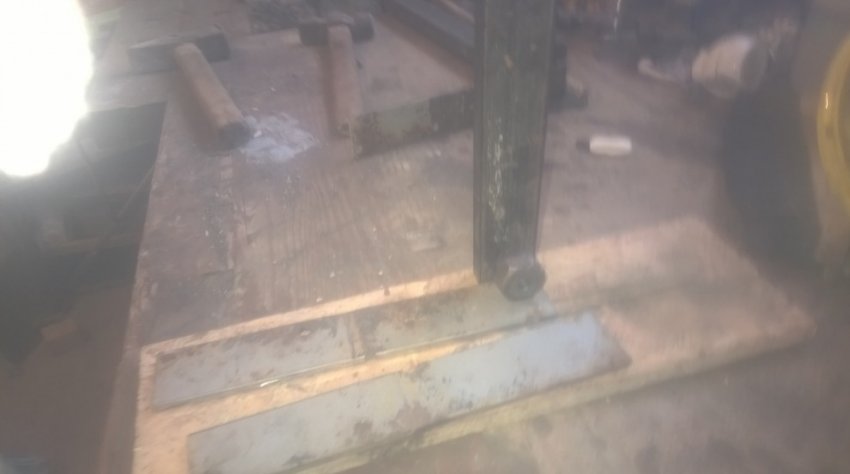

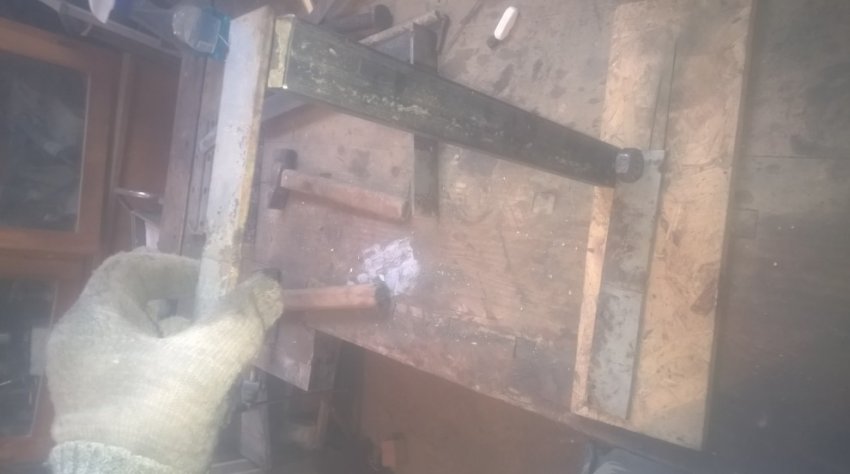

Ну, что-то вроде этого. Для тех, кто не понял из объяснения, я бы хотел, чтобы вы проследили за собранной конструкцией, чтобы понять общий процесс сборки инструмента.

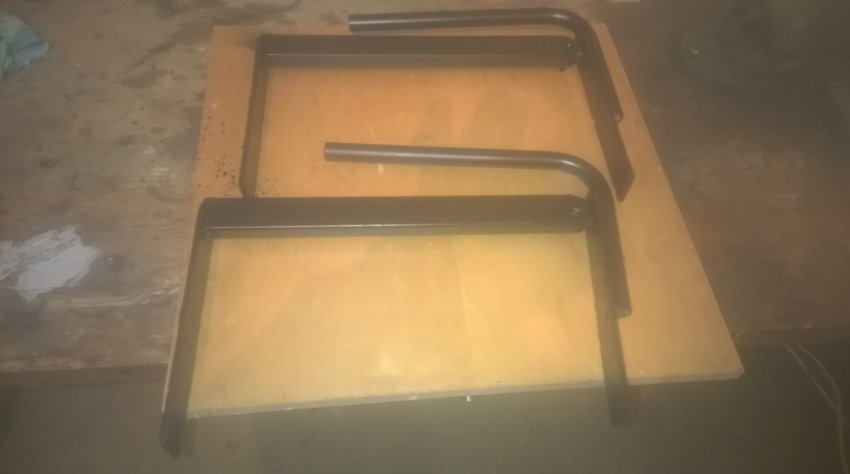

Вот так это выглядит после покраски. Для работы двумя руками требуется два зажима :)))
Принцип работы такой))):

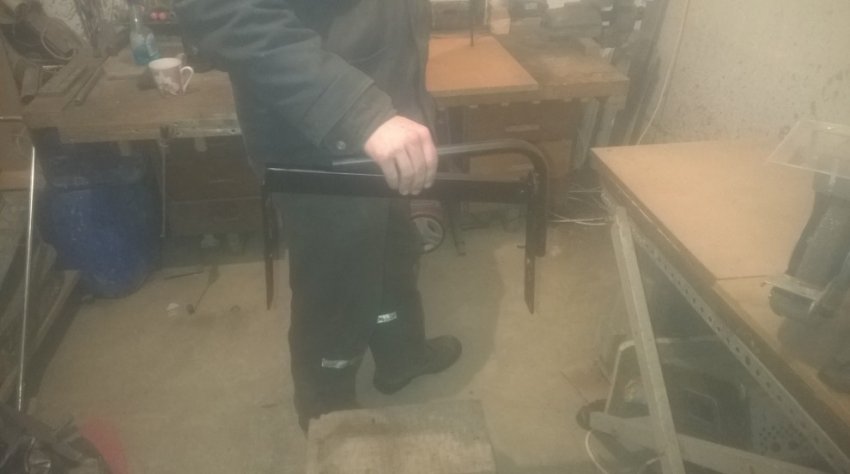

— принимай так)))
кинуть на блок. и положите руку на ручку.
взять и нести Все очень надежно, очень удобно и практично))) Для размещения блоков, из-за их большого веса, для удобства нужны два захвата.
Ньяумечику не нужно беспокоиться о руках и плечах.
Удачи всем друзьям «очмелкина»
