В настоящее время популярно отопление на отработанном масле, и люди, которые могут использовать отработанное масло, активно устанавливают печи и котлы. А те, у кого нет доступа, покупают майнинг за копейки. (нагревательная часть в разработке)
Но дело не в цене.
В этой статье я расскажу как можно быстрее за полтора часа собрать примитивный «автомат» для котла на отработанном масле.
Это устройство сложно назвать автоматическим, оно не переключается между разными режимами, но помогает регулировать скорость вращения вентилятора, нагнетающего воздух в камеру сгорания, и скорость работы масляного насоса.
Ниже тестовая схема в сборе на столе) Все было сделано за несколько часов (с учетом поездки в автосалон). Это временное решение для поддержания работы котла, пока мы разрабатываем большую автоматизацию.
Немного о том, как это все работает и из чего состоит
Двумя основными узлами, которые необходимо контролировать, являются привод масляного насоса (двигатель автоматического стеклоподъемника) и улитка (вентилятор обдува). Следует регулировать скорость улитки и масляного насоса для увеличения или уменьшения подачи масла в камеру сгорания и, соответственно, подачи воздуха.
Необходимые компоненты:
- Надувная улитка (доступна от печки ВАЗ)
- Привод масляного насоса и сам масляный насос (шестерня)
- источник питания 12 В
- Вентилятор для автоматики охлаждения
- Переключатель скорости печки (ВАЗ) — 3 положения
- Три одинаковых резистора (резистора)
- Автомобильный реостат (не уверен, но вроде для регулировки подсветки салона)
- провод
- Клем мама/папа
- коробка для всего
схема в сборе
Как это все работает и как собрать
система имеет 3 режима Скорость вращения (переключатель вращения плиты): Минимум, Средний, Максимум.
Питание от 12 вольтового блока подается на переключатель режимов и далее на такое же положение 1/2/3 резистора (резистора). От вывода 3 переключателя и резистора подключаются провода к улитке накачивания и дополнительному резистору (реостату). Как я уже сказал, улитка накачивания имеет 3 скорости, и масляный насос также имеет 3 скорости. А вот масляный насос питается через реостат — обратите внимание на фото — улитка и красный провод к клемме.
Таким образом, для масляного насоса каждый из трех режимов имеет возможность дополнительной регулировки скорости вращения с помощью реостата, что позволяет очень точно подавать отработанное масло в топку.
На видео ниже схема в действии, а пока подробные фото

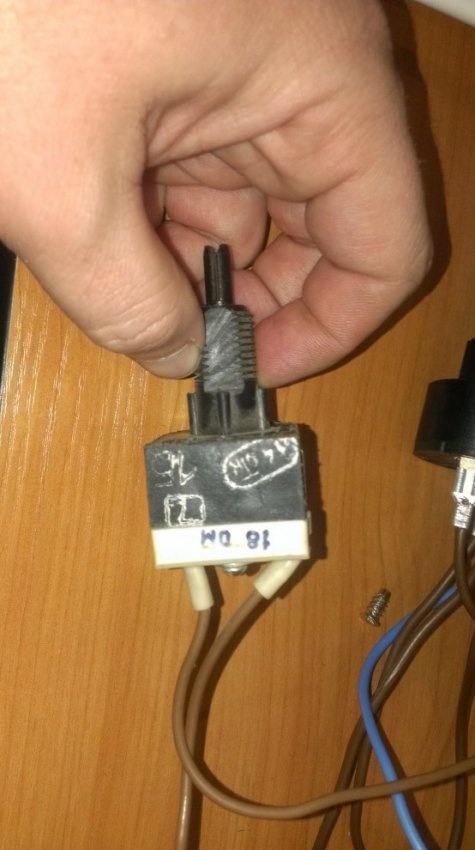

Реостат 18 Ом для плавного снижения скорости масляного насоса

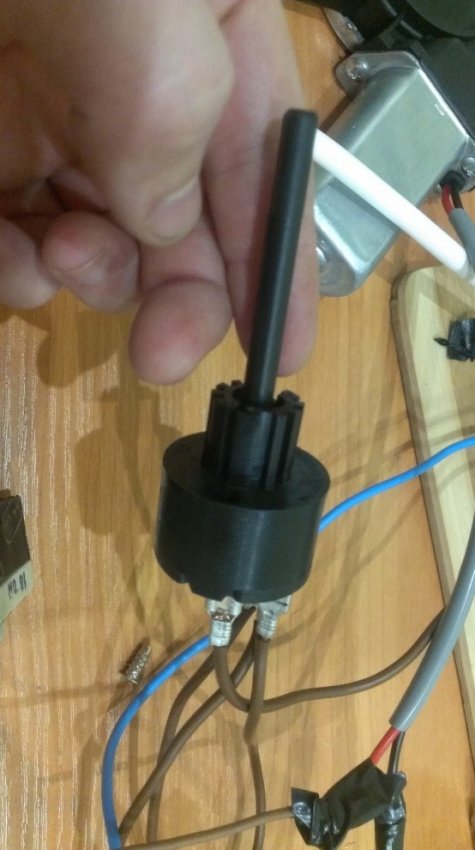

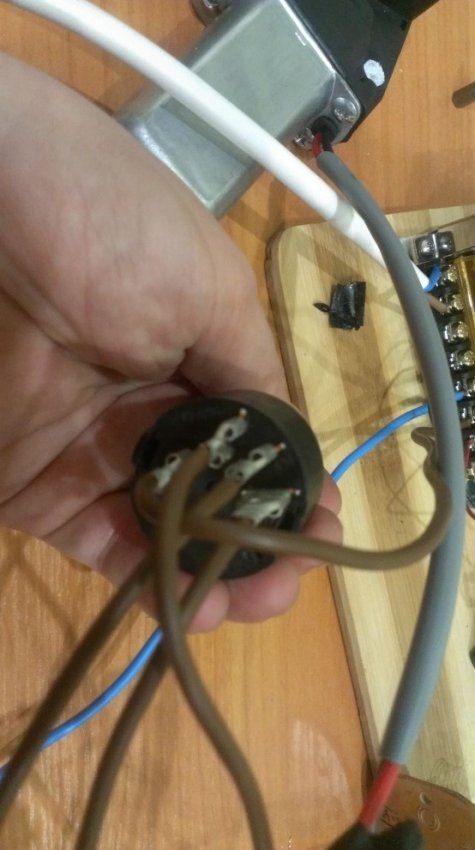

Позиционный переключатель 1/2/3 + Клемма «+»

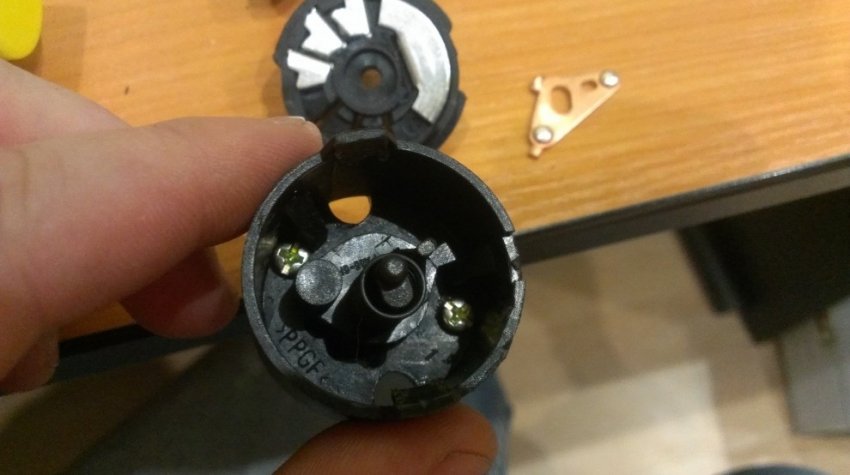

внутри переключателя. Пришлось разобрать переключатель, просверлить отверстие и закрутить винты, чтобы установить его в коробку.

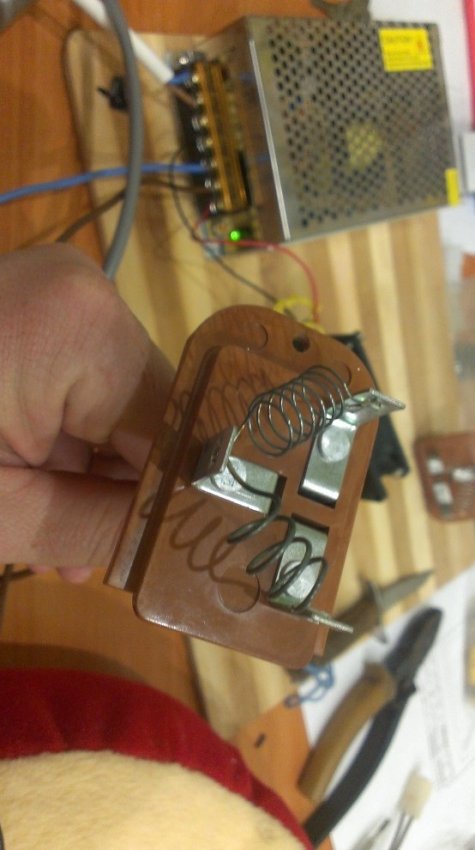

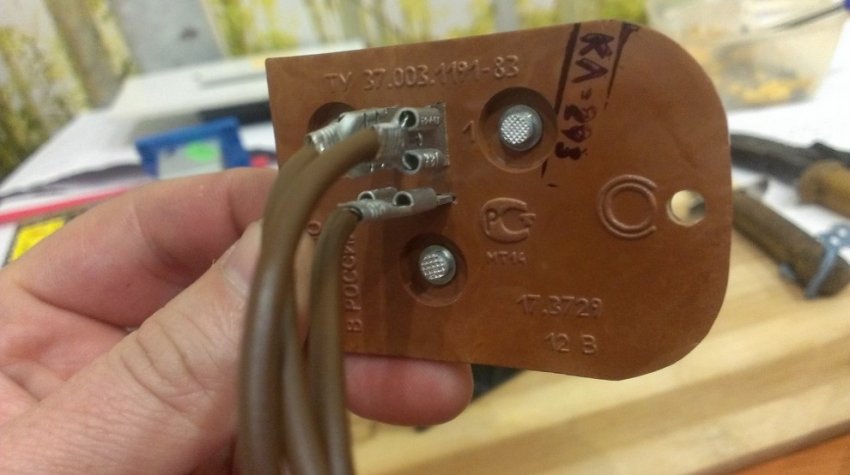

Провода от позиционного выключателя подключаются к уникальным клеммам сопротивления 1/2/3.сопротивление становится горячим
Схема подключения переключателей, резисторов и двигателей
44 — Двигатель вентилятора 45 — Дополнительный резистор (используется под номером 44 для управления скоростью электродвигателя) 46 — Позиционный переключатель

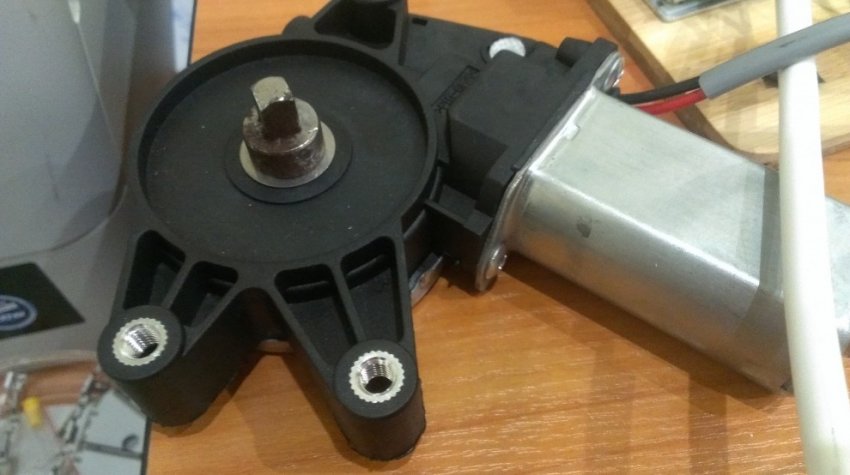

двигатель масляного насоса

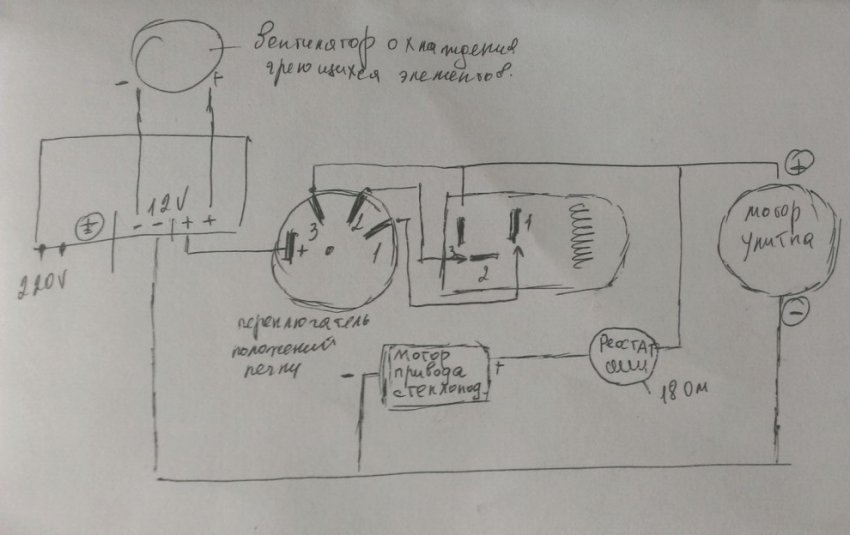

схема

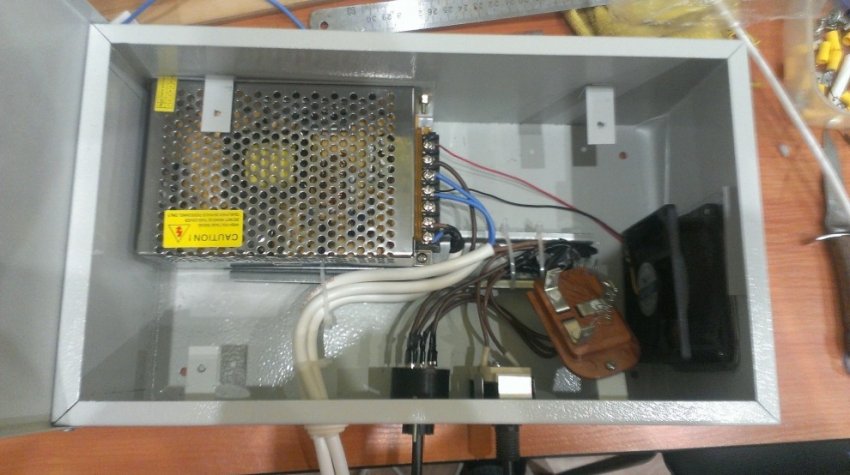

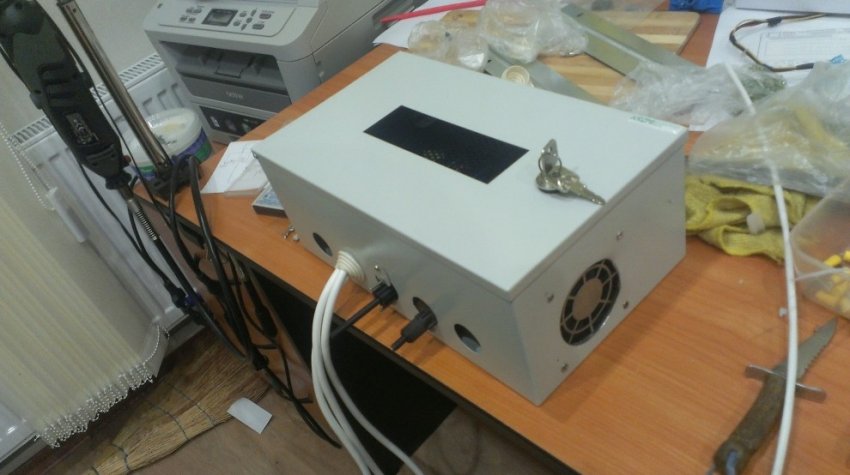

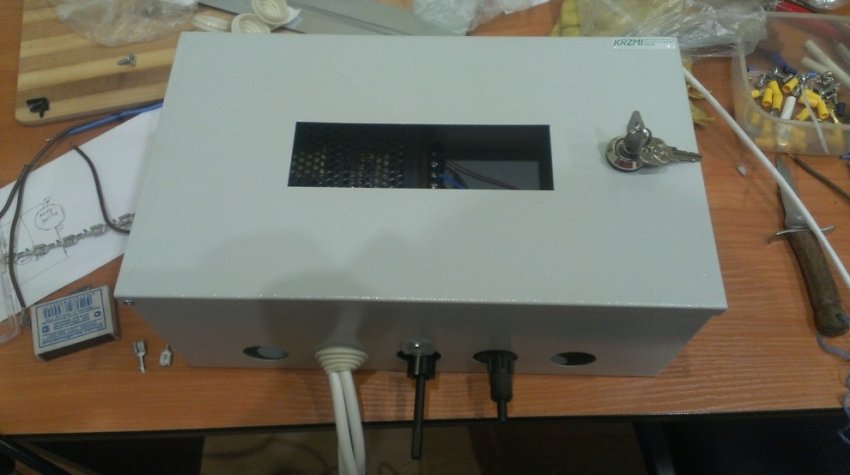

После нескольких часов вождения всей системы на стенде «на столе» собрал все воедино и получилось чисто и красиво.
Я врезал в коробку вентилятор на 12 В, чтобы резистор не краснел.хорошо остыть
Я начал париться по поводу кнопок. Автоматика это временно))) А вот из Полимофлюуса можно сделать крутилки. Но в то время было 3 часа ночи и мне нужно было идти через 4 часа, за это время я немного поспал… поэтому решил оставить как есть.)

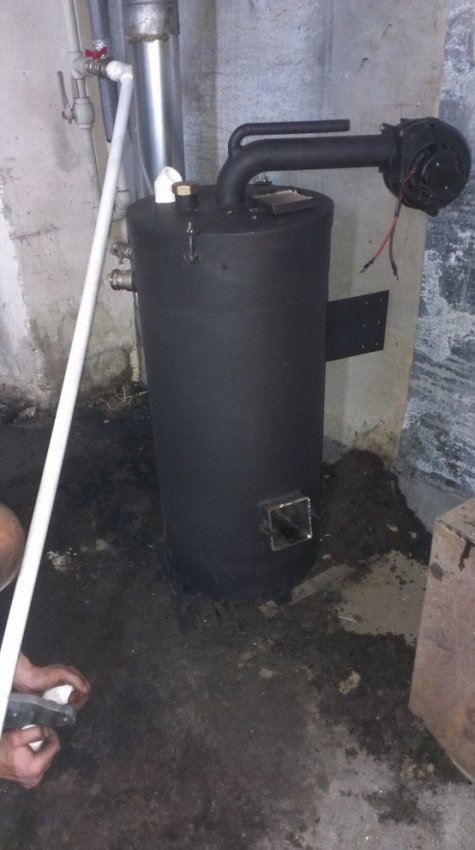

Вот котел.
Я показал, как быстро собрать своими руками устройство для регулировки подачи масла и воздуха в камеру сгорания котла-утилизатора.
Если кому интересна эта тема прошу отписываться в комментариях и критиковать, обсуждать и советовать мне и всем кому интересна тема прогрева во время тренировок.
PS: В настоящее время ведется разработка автоматики с датчиками температуры котла и нагревателя в разработке, программным управлением, различными режимами горения и защиты.
Информацию о горных печах и котлах см. в разделе «Горное отопление».
Обновлено 18 января 2016 г.: Этот автоматизированный котел уже три дня подряд работает в автосервисе. все стабильно. Поздравления отличные.Самое главное — репетиция подачи нефти
